舵軸受シールシリーズ

JETラダースタン

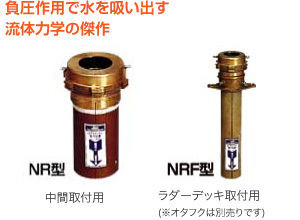

JETラダースタン 製品写真

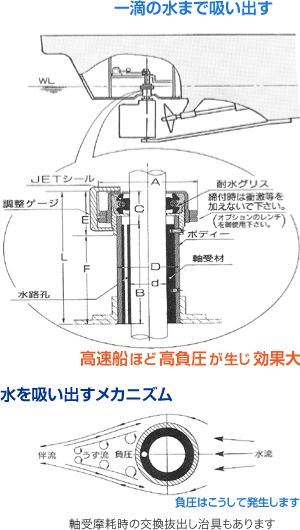

JETラダースタンの仕組み

JETラダースタンの特長

  1. ラダースタン内の水を吸い出し船内に水の侵入を防止します。
  2. 端面シールの為舵軸の摩耗はありません。
  3. ラダーシールの働きで、舵軸の上下運動や、前後左右の動きを吸収し、水漏れしません。
  4. 軸受後部の水路孔より生じた負圧作用で水が吸い出されます。
  5. ※御発注時、型式と軸径を明示して下さい。

JETラダースタンの寸法

型式 d L S B C D E F
NR-38 38 197 118 148 49 77 75 122
NR-40 40
NR-42 42
NR-45 45
NR-50 50
NR-55 55 232 132 182 50 90 82 150
NR-60 60
NR-65 65 252 148 200 52 102 89 163
NR-70 70
NR-75 75 287 164 235 52 112 93 194
NR-80 80
NR-85 85 340 195 280 60 140 107 233
NR-90 90
NR-95 95
NR-100 100 392 225 330 62 169 110 282
NR-105 105
※L寸法は約500mmまで製作可能です。(別価格)

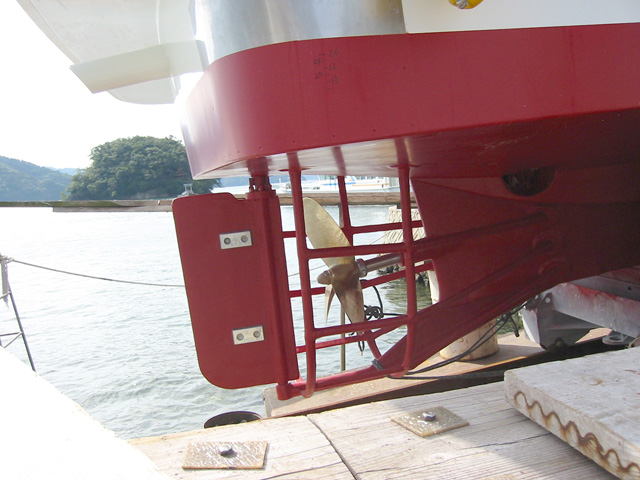

装着例

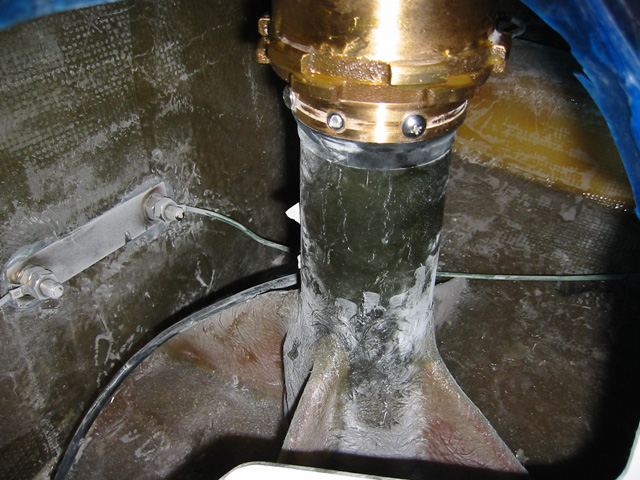

装着例 装着例

ラダーアダプター

ラダーアダプター 製品写真

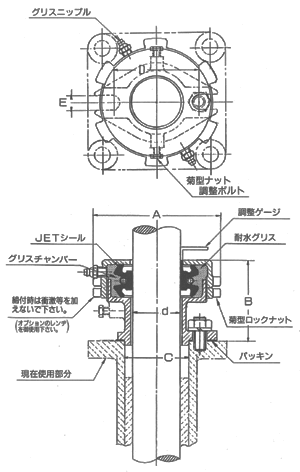

ラダーアダプターの仕組み

ラダーアダプターの特長

  1. 在来の舵軸受に取付簡単
  2. 舵軸の摩耗なし。舵軸と一体化したゴムメカシールの原理です。
  3. JETシール(ゴムメカシール)の働きで舵軸の上下、左右、前後の動きを吸収し水漏れを防止します。

ラダーアダプターの寸法

型式 d A B C D E
RA-38 38 118 74 56.7 79 13
RA-40 40
RA-42 42 118 74 60.7 79 13
RA-45 45
RA-48 48 118 75 71.7 95 13
RA-50 50
RA-55 55 132 89 83.7 108 17
RA-60 60
RA-65 65 148 89 90.7 125 17
RA-70 70
RA-75 75 163 90 104.7 130 17
RA-80 80
RA-85 85 180 97 113.7 140 17
RA-90 90 180 98 124.7 146 17
RA-95 95
RA-100 100 195 109 131.7 180 20
RA-105 105
※御発注時、型式と軸径を明示して下さい。
※C、D寸法は御指示により多少の変更は出来ます。(別価格)
