排気シリーズ(水冷式)

JETミキシングチャンバー

JETミキシングチャンバー うず巻き混合方式

JETミキシングチャンバーの特長

  1. ミキシング内管煙道の翼で、うず巻混合気流が発生し排気管上部の加熱を防ぎ、均等冷却が出来ます。
  2. 内管上部から冷却水が出る二重集水溝と煙道翼の働きで完全なミキシング効果を発揮します。
  3. うず巻清流消音と膨張消音の反射作用が増大しJETマフラーとの併用で抜群の消音効果があります。

JETミキシングチャンバーの寸法

型式 A B C D E F
NM1 1/2-2 120(40A) 95 61(50A) 135 1" 4-15φ
NM2-2 1/2 130(50A) 105 76.3(65A) 145 1" 4-15φ
NM2 1/2-3 155(65A) 130 89.1(80A) 155 1 1/4" 4-15φ
NM2 1/2-4 155(65A) 130 114.3(100A) 165 1 1/4" 4-15φ
NM3-4 180(80A) 145 114.3(100A) 185 1 1/2" 4-15φ
NM4-5 200(100A) 165 139.8(125A) 220 1 1/2" 8-19φ
NM5-6 235(125A) 200 165.2(150A) 260 2" 8-19φ
NM6-8 265(150A) 230 216.3(200A) 300 2" 8-19φ
NM8-10 320(200A) 280 265.0(250A) 340 2 1/2" 8-23φ

JETマフラー

JETマフラー 水冷式耐熱ゴム消音器

JETマフラーの特長

  1. 世界初の構造、特殊ゴム製、耐熱・耐油性の水冷式消音器です。
  2. 消音工学の原理を集結。膨張消音、共鳴消音、吸音消音、干渉消音の原理を各所に取り入れ、構造的に抜群の消音効果があります。
  3. 排気抵抗を最小限にするノンリジスタンス構造で、パワーダウンがありません。

JETマフラーの寸法

型式 d L D S A
N-2 60 620 155 60 500
N-2 1/2 76 620 155 60 500
N-3 89 770 180 90 590
N-4 114 900 240 100 700
N-5 140 1020 320 115 790
N-6 165 1020 320 115 790
N-8 217 1250 442 125 1000

装着例

装着例

JETウォーターロック

JETウォーターロック 逆流防止器兼消音器

JETウォーターロックの特長

  1. JETウォーターロックは、瞬時に水の逆流を防止します。
  2. 消音効果抜群です。消音工学で立証される拡張消音と逆止弁による、反射増大の相乗効果で効率良く音を消します。

JETウォーターロックの寸法

型式 A B C D E
WR-2 60 153 235 40 40
WR-2 1/2 76 153 235 40 40
WR-3 89 180 340 50 85
WR-4 114 235 405 50 110
WR-5 140 316 455 65 110
WR-6 165 316 455 65 110
WR-8 217 446 565 80 125

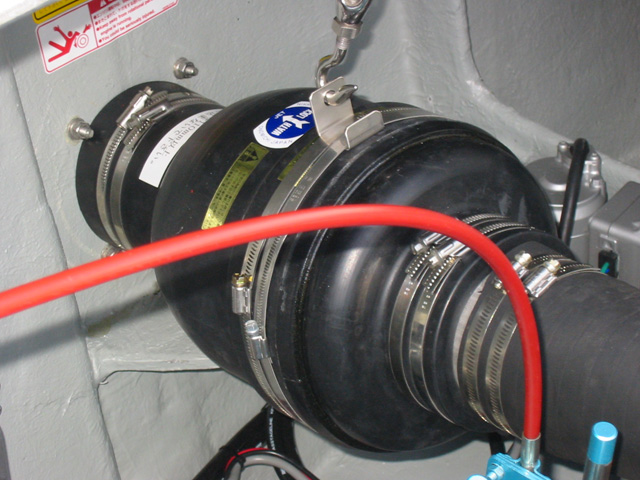

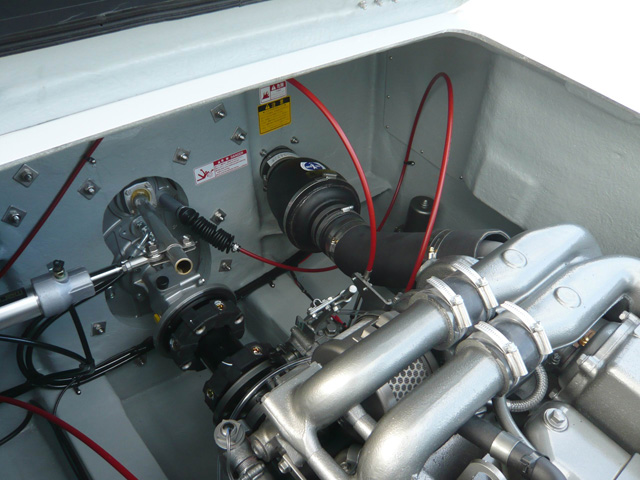

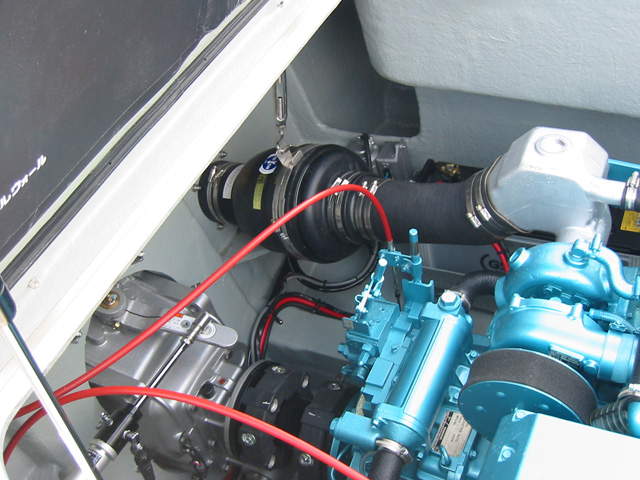

装着例

装着例 装着例 装着例
