アンカーウィンチシリーズ

JETアンカーリール

JETアンカーリールの特長

  1. 安全確実、ブリッジで錨の投下・停止・巻上げ・ブレーキ操作をワンレバーで全てリモコン操作が出来ます。
  2. ロープ巻取りドラム内に、モーター、減速器、電磁クラッチ、電磁ブレーキ、すべてを内蔵しています。
  3. 電源をカットしても、錨が落下しないロック機能を内蔵していますので、安全確実です。
  4. トラバーサーで、ロープを均等に巻取り出来ます。
  5. ロープ径を変えたい時は、トラバーサーのチェンホイル1個の交換で、10φ~16φ迄のロープ交換が可能です。
  6. 錨投下時、ロープの乱れ防止に、自動ブレーキが付いています。
  7. 誤作動防止のワンレバースイッチと成っています。

JETアンカーリールの仕様

型式\仕様 ロープ径×
最大巻取り長さ
電動機 リールドラム 標準錨 重量
(ロープ除)
定格電圧 電動機出力 電流 定格時間 巻上速度
(平均)
巻上荷重
(約)
POWER2012-8 φ8×200m 12v 200w 25A 15分 30m/分 72kg 5~15kgまで 45kg
POWER2012-10 φ10×140m
JET3512-10 φ10×200m 12v 350w 47A 15分 50m/分 73kg 7~20kgまで 74kg
JET3512-12 φ12×200m
JET3524-10 φ10×200m 24v 350w 20A 15分 50m/分 85㎏ 7~20㎏まで 60㎏
JET3524-12 φ12×200m
JET4524-12 φ12×200m 24v 450w 27A 15分 43m/分 95kg 10~25kgまで 79kg
JET4524-14 φ14×200m
JET8024-16 φ16×200m 24v 800w 43A 15分 43m/分 130kg 25~40kgまで 85kg
※表中の巻上荷重及び最大能力はリールドラム最小径時の値です。
※ロープ径の大小により巻取り長さが変わります。
※ロープは別売りです。表中のロープ最大巻取り長さは目安です。

標準付属品

ワンレバースイッチ、中継ボックス
バッテリーコード 10m
クラッチ・ブレーキコード 10m
スイッチコード 1.5m

JETアンカーリールの寸法

型式\寸法 A B C D E ドラム径×幅 ドラム円盤径 ブレーカー
POWER2012-8,10 493 360 350 442 140 φ165×330 φ280 30A
JET3512-10,12 584 490 420 534 175 φ165×387 φ370 40A
JET3524-10,12 584 490 420 534 175 φ165×387 φ370 30A
JET4524-12,14 685 490 450 660 175 φ165×489 φ370 40A
JET8024-16 861 490 450 836 175 φ191×665 φ370 50A

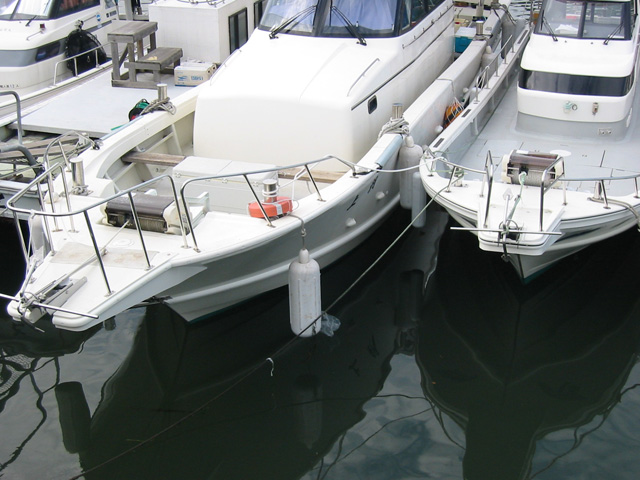

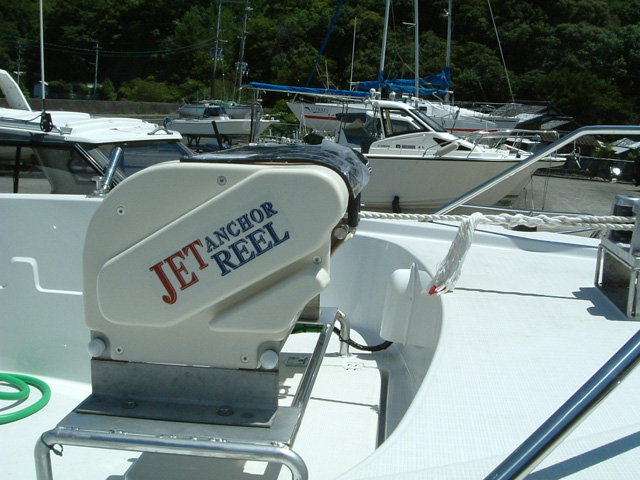

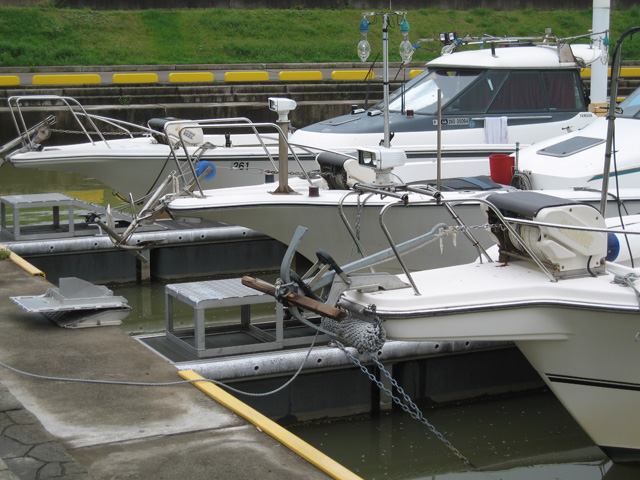

装着例

装着例 装着例 装着例 装着例
